JBL MTC-CBT-70T

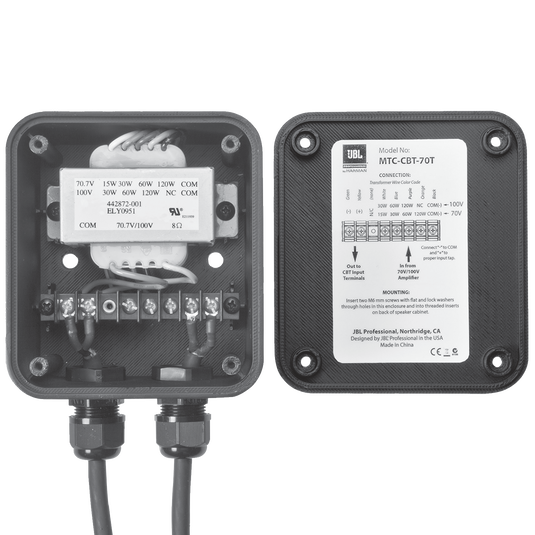

O MTC-CBT-70T é um módulo transformador fixável para adaptar a CBT 70J-1 e CBT 70JE-1 (e conjuntos CBT 70J-1/JE-1) para uso em linhas de sistemas distribuídos. Ele permite que cabos longos e várias caixas acústicas sejam conectadas a partir de um único canal amplificador de sistema distribuído. As opções do transformador incluem 120 W, 60 W e 30 W para linhas distribuídas de 70 V e 100 V, mais 15 W para 70 V apenas. As conexões são feitas por meio de um cabo fornecido pelo cliente para os terminais aparafusados dentro do gabinete. Duas porcas de vedação são fornecidas – uma para o cabo que vem do amplificador e outra para o cabo irá para o terminal do gabinete para alimentar os alto-falantes. As porcas de vedação formam uma proteção contra a água quando usadas com um cabo revestido redondo com diâmetro externo entre 4,0 mm e 9,0 mm. A seleção de taps é feita por meio da conexão nos terminais dos cabos com o amplificador aos terminais internos adequados a faixa de potência. São fornecidos orifícios de montagem que se encaixam por meio de dois parafusos de 6 mm em qualquer um dos dois pontos de inserção lado a lado na parte traseira do gabinete CBT 70J-1 ou CBT 70JE-1. Observe que o MTC-CBT-70T se estende por 86 mm da parte traseira do gabinete CBT.

Especificações Gerais

Opções de transformador

120 W, 60 W, 30 W (e 15 W a 70 V apenas)

Conexão

Barra de faixa de terminais em conformidade com a marcação CE. Os terminais de fora aceitam até 8 mm e 4 mm os terminais de dentro abertos (#6 ou #8), mais fio desencapado de até 2,5 mm2 (12 AWG).

Terminal 1

Comum (fio preto do transformador)

Terminal 2

120 W a 70 V, N/C a 100 V (fio laranja do transformador)

Terminal 3

60 W a 70 V, 120 W a 100 V (fio roxo do transformador)

Terminal 4

30 W a 70 V, 60 W a 100 V (fio azul do transformador)

Terminal 5

15 W a 70 V, 30 W a 100 V (fio branco do transformador)

Terminal 6

N/C (sem fio do transformador)

Terminal 7

+ saída para alto-falante + terminal (fio amarelo do transformador)

Terminal 8

- saída para alto-falante - terminal (fio verde do transformador)

Perda máxima de inserção

Menos de 1 dB em qualquer opção

Porcas de vedação

Duas no total. Uma porca de vedação nos terminais de seleção do transformador para o cabo do amplificador e uma porca de vedação nos terminais secundários do transformador (fios verde e amarelo) para a saída dos terminais do alto-falante. Recomenda-se orientar as porcas de vedação em direção à parte inferior do gabinete. Vedação a porva d'água exige um cabo revestido redondo com diâmetro externo entre 4,0 mm e 9,0 mm.

Montagem do gabinete ao gabinete

Dois orifícios na parte traseira do gabinete com 70 mm de distância entre eles. Insira o parafuso de 6 mm incluído dentro do gabinete MTC-CBT-70T, utilizando uma arruela plana e uma arruela de pressão, nos pontos de inserção M6 lado a lado na parte traseira do gabinete CBT70J-1 ou CBT70JE-1.

Capacidade ambiental

Com classificação IP-55, de acordo com a IEC529. Resistente a raios UV, umidade e jatos de sal

Avaliação da agência

Transformador registrado UL de acordo com a UL1876, transformadores de isolamento de sinal e realimentação para uso em equipamento eletrônico.

Acessórios incluídos

Dois parafusos de 6 mm (x 15 mm comprimento x 1,0 passo de rosca), arruelas lisas e arruelas de pressão

Dimensões

Dimensões (A x L x P)

157 x 114 x 86 mm, incluindo as porcas de vedação. Altura de 128 mm apenas para o gabinete.

Peso líquido

1,13 kg

Peso de transporte

1,36 kg

Design

Enclosure Material

Fiberglass filled ABS

1 x MTC-CBT-70T

2 x parafusos de 6 mm (x 15 mm comprimento x 1,0 passo de rosca), arruelas lisas e arruelas de pressão
