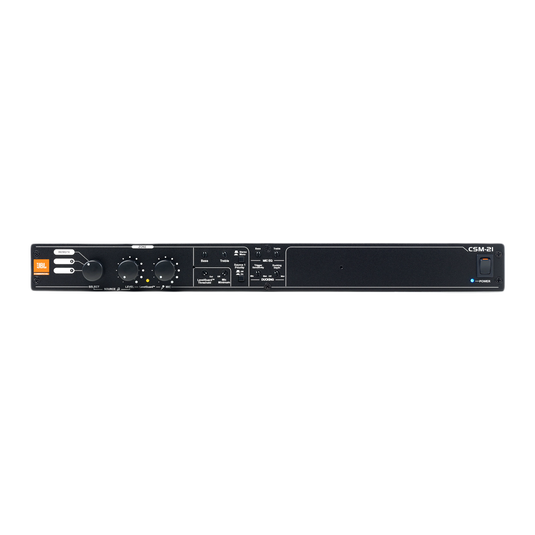

CSM-21

O JBL® Commercial CSM-21 oferece entradas e saídas fixas, arquitetura pré-configurada, operação totalmente estéreo ou mono, roteamento flexível e controle de múltiplas fontes de áudio, configuração e controle simples do painel frontal sem a necessidade de um computador, compatibilidade com o controladores de parede CSR, compatibilidade com microfones de chamadas CSPM e duplicação opcional de canais de áudio para outro dispositivo por meio de um cabo Cat5. O CSM-21 possui duas entradas de música estéreo com controle de ganho e LEDs de clipe, e uma saída estéreo com crossover ativo e saída de subwoofer dedicada. Duas entradas adicionais são fornecidas para sobrepor música. Primeiro, uma entrada de microfone com alimentação phantom e controle de ganho pode ser direcionada para a zona de saída, mantendo a música em um nivel configurável pelo usuário. Em segundo lugar, uma entrada de linha permite o atenuação de alta prioridade de todas as fontes, o que é ideal para alarmes. Controles dedicados para equalização de música e controles dedicados para equalização geral de microfone permitem que o programa de frequência de cada tipo de entrada seja personalizado de forma independente. LevelGuard™ é fornecido para reter volumes constante entre as várias entradas, e AutoWarmth™ é fornecido para garantir fidelidade total em todos os níveis de volume da zona. Uma conexão de zona remota facilita a conexão dos controladores de parede CSR, que podem fornecer seleção de fonte e/ou controle de volume. Seleção de fonte, nível de música e nível de microfone também podem ser controlados no painel frontal. Para controle adicional, duas entradas lógicas facilitam o direcionamento da chamada e o silenciamento da música por meio do fechamento do contato. Duas portas RJ-45 Link permitem que vários dispositivos CSM sejam conectados para aumentar o número de zonas de saída. A vinculação de dispositivos CSM compartilha as entradas dos dispositivos principais por meio de um cabo Cat5 e elimina a necessidade de cabos Y. Uma placa de segurança incluída pode ser colocada sobre os controles do painel frontal para evitar alterações indesejadas em um sistema conferido.

Especificações Gerais

Entradas de linha

2 conectores RCA estéreo não balanceados

Entrada de microfone

Conector Euroblock balanceado de 5,08 mm

Saída da zona

1 conector Euroblock balanceado de 3,5 mm e estéreo (Esquerda, Direita, Sub)

Resposta de frequência

20 Hz – 20 kHz, +/- 0,1 dB

Faixa dinâmica

104 dB, ponderada A, 20 Hz a 20 kHz

Tipo de conversor

A entrada de microfone implementa o sistema de conversão dbx Type IV™

Taxa de amostragem

48 kHz

Crosstalk

>75 dB

THD+N

0,005% típico a + 4 dBu, 20 Hz a 20 kHz, ganho de 0 dB

Consumo de energia

10W

Requisitos de potência

Fusível térmico de 100 a 240 V na fonte externa

Dimensões

Largura

483 mm

Altura

46 mm

Profundidade

178 mm

Peso

2,4 kg
