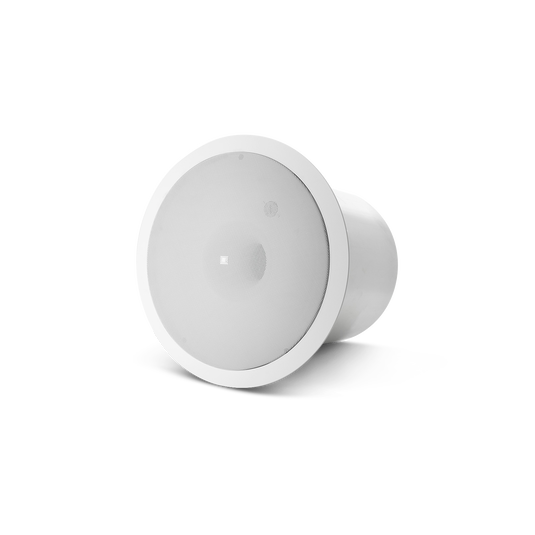

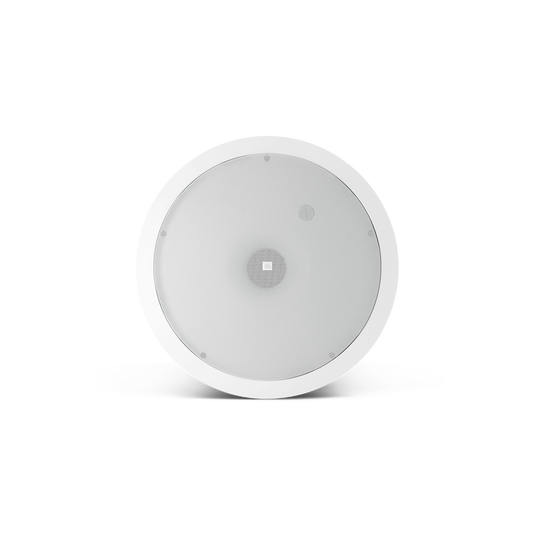

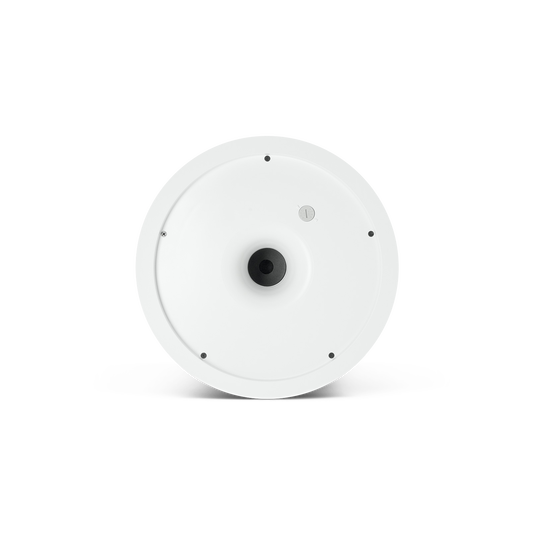

JBL Control 19CST (Pair)

A Control 19CST adota o uso de tecnologias avançadas e patenteadas para produzir graves potentes a partir de um design embutido no teto de baixo perfil. A Control 19CST é perfeitamente adequada para aumentar a pressão sonora de baixa frequência de qualquer uma das caixas acústicas da Control Contractor. Alta potência e baixa distorção tornam o Control 19CST um complemento ideal para sistemas de som que requerem um som de alta fidelidade de alto-falantes de teto. O design exclusivo do gabinete acústico oferece alta eficiência em um volume compacto, enquanto a caracteristica acústica do filtro de baixa frequência mostra que é fácil ampliar um sistema de som de altas frequencias sem o uso de crossover externo ou canal de amplificador separado. O design do duto Linear Dynamics™ originalmente desenvolvido para os sistemas de caixas acústicas da JBL para shows, produz saída de graves profundos e estendidos. A capacidade de desempenho premium garante excelente tempero sonoro, proporcionando um som agradável e envolvente em toda a área de audição. O transdutor de 200 mm apresenta uma borda de borracha butílica pura para estenter a vida útil e capacidade de longa excursão. A peça polar é ventilada para uma baixa distorção. A Control 19CST pode ser conectada a um sistema em uma série de configurações: Em paralelo com caixas acústicas de altas frequências, resultando em uma configuração de sobreposição de graves (que geralmente é aceitável); com um cruzamento eletrônico e canal de amplificador separado, ou em conjunto com um filtro passa-altas ativo ou passivo com as caixas de altas frequências, aproveitando assim o atributo acústico natural de baixa frequência da Control 19CST. A Control 19CST inclui um transformador multitap de alta qualidade projetado especificamente para uso do subwoofer em sistemas de linha distribuída de 70,7 V ou 100 V. As múltiplas opções do transformador são 75 W, 30 W e 15 W (mais 7,5 W a 70,7 V) permitem que a Control 19CST se adapte a uma ampla variedade de aplicações de audio. As opções são selecionadas com uma chave rotativa convenientemente localizada no painel frontal, protegida sob a grade, de forma que a caixa acústica não precise ser removida para ajustar as configurações de seleção.

Especificações Gerais

Faixa de frequência (-10 dB)

42 Hz a 200 Hz

Potência adimissível

200 Watts de potência de programa contínuo; 100 watts contínuo com ruído rosa

Sensibilidade nominal

95 dB SPL, 1W a 1 m no teto próximo ao canto (π/2); 89 dB SPL, 1 W a 1 m no centro do teto (2π)

Ângulo de cobertura nominal

Cobertura cônica de 180°

SPL máximo calculado

115 dB a 1 m no teto próximo ao canto (π/2)

Opções do transformador

070 V = Taps de 75 W, 30 W, 15 W e 7,5 W; 100 V = Taps de 75 W, 30 W e 15 W

Transdutor de baixa frequência

8" (200 mm) Cone de polipropileno. Bobina de 1.5" forma de alumínio

Acessórios incluídos

Placa de suporte em forma de C; 2 trilhos de suporte para forro (para ladrilhos de 600 x 1200 mm); modelo de recorte; escudo de pintura; conector de fiação e protetor removível

Dimensões

Dimensões externas (A x Diam.)

345 x 345 mm; 318 mm da parte frontal do forro para a parte de trás do gabinete.

Tamanho do recorte

305 mm

Peso líquido (ea)

6,3 kg

Peso de transporte (par)

14,3 kg

Design

Backcan

Formed steel

Baffle/Rim

Medium impact polystyrene, fire rated UL94V-0

Termination

Removable locking connector with screw-down terminals. 2 input terminals and 2 loop-thru output terminals. Max. wire size 12 AWG (2.5 mm)

Safety Agency Rating

Suitable for use in air handling spaces per UL1480, UL2043, NFPA90 & NFPA 70. S7232/UL Listed, Signaling Speaker. Transformer UL registered per UL1876. In accordance with IEC60849/EN60849.

2 x Control 19CST

2 x placas de suporte em forma de C

4 x trilhos de suporte de telhas (para telhas de 600 x 1200 mm)

2 x modelos de recorte

2 x escudos de pintura

2 x conectores de fio de bloqueio removível
