APS4/NONE

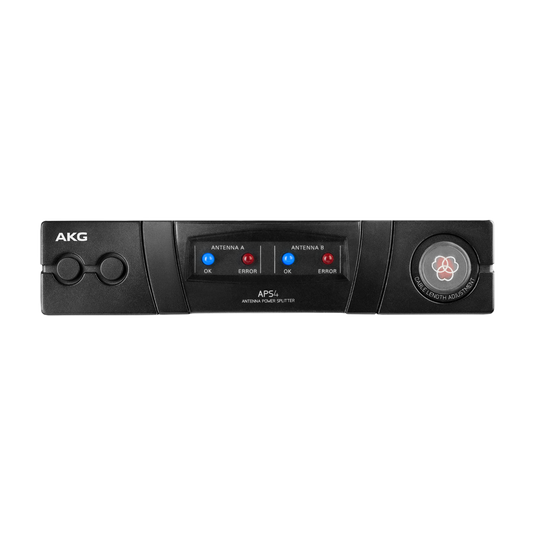

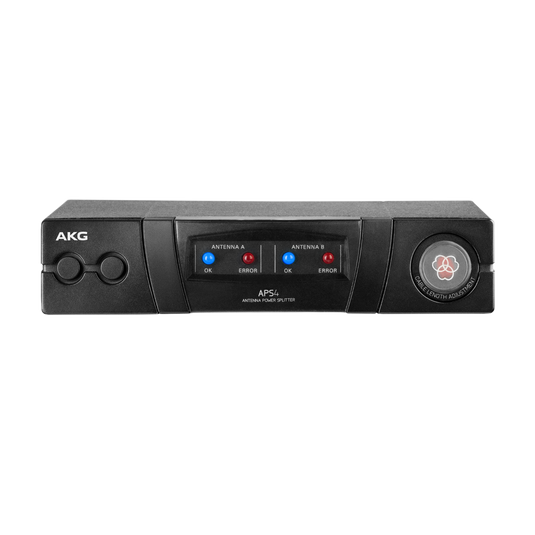

O APS4 é um divisor de alimentação e antena UHF ativo de banda larga, que pode alimentar até 4 receptores com o sinal RF vindo de um par de antenas, e ainda fornece energia a todos os receptores conectados via cabos BNC. O divisor opera em um intervalo de frequência estendido de 470 a 952 MHz. Configurações ajustáveis de atenuação de nível de RF garantem máxima distância de operação, mesmo ao usar diferentes comprimentos e tipos de cabos. O APS4 vem em um robusto invólucro metálico do tipo meio rack e funciona com todas as antenas ativas e passivas da AKG disponíveis no mercado (RA4000 B/W, RA4000 W, SRA2 B/W e SRA2 W). O produto acompanha um kit de montagem em suporte (RMU4000), dois cabos de antena com montagem frontal e 10 cabos BNC (MKPD) para a configuração imediata do sistema. Os conjuntos do APS4 estão disponíveis em quatro diferentes fontes de alimentação: UE, EUA, Reino Unido ou nenhum incluído.

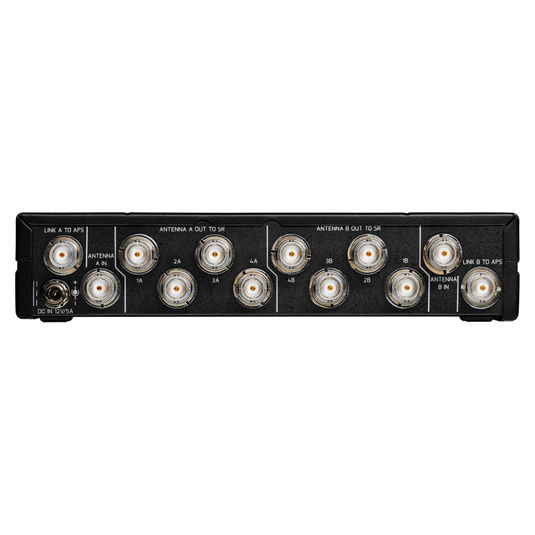

Duas entradas para antenas no painel traseiro fornecem uma voltagem de 10 VCC de alimentação para o funcionamento de três elementos ativos por caminho de antena. P. ex., uma antena ativa (RA4000 B/W ou SRA2 B/W) e dois amplificadores de antena AB4000 conectados a uma entrada RF. Também localizados no painel traseiro estão dois conjuntos com quatro conectores de saída de antenas BNC para alimentar até quatro receptores diferentes e duas saídas adicionais de antena para instalação de três dispositivos APS4 adicionais.

Especificações Gerais

Alternando a largura de banda (de/para)

470 a 952 MHz

Intervalo de temperatura de operação

-10 °C a 50 °C

Dimensões

Comprimento

190 mm

Altura

44 mm

Largura

200 mm

Peso líquido

1.062 g

Design

Corpo

metal

Acabamento

preto

1 divisor de alimentação para antena APS4

10 cabos para antena MK PS

1 kit de montagem em suporte RMU4000

2 cabos avulsos para montagem frontal
